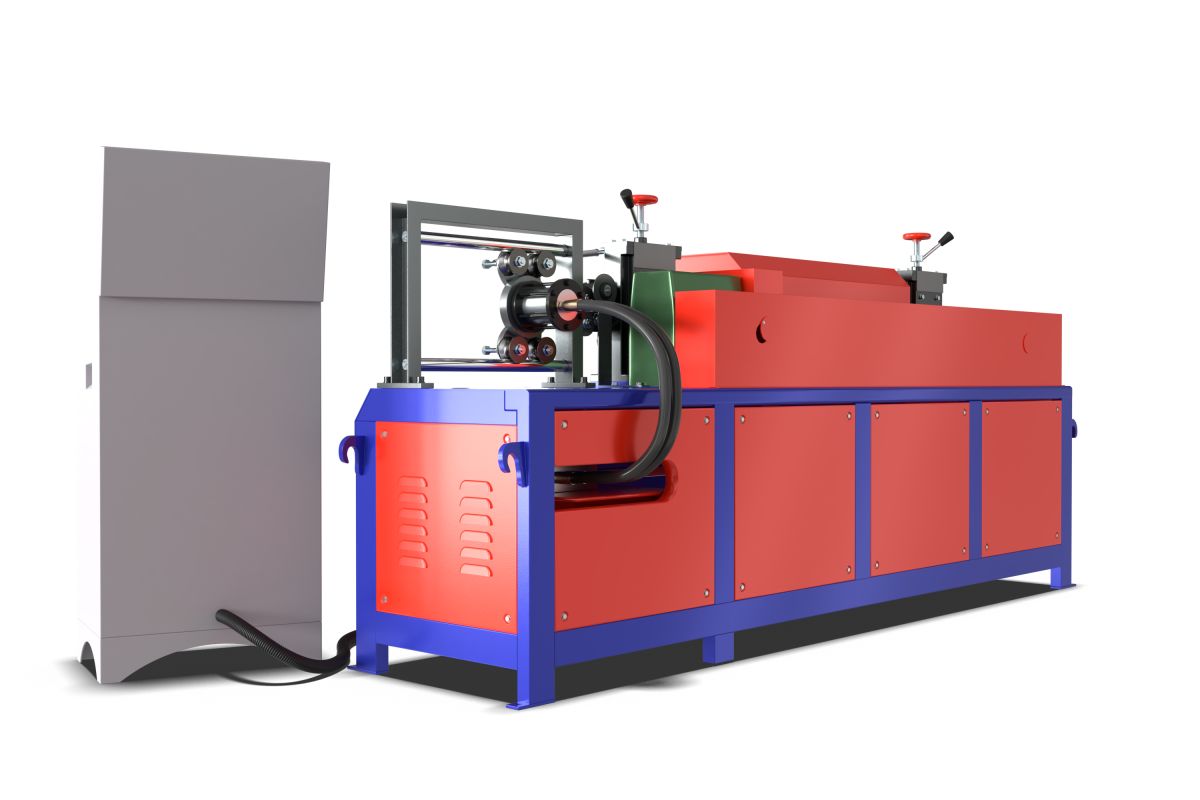

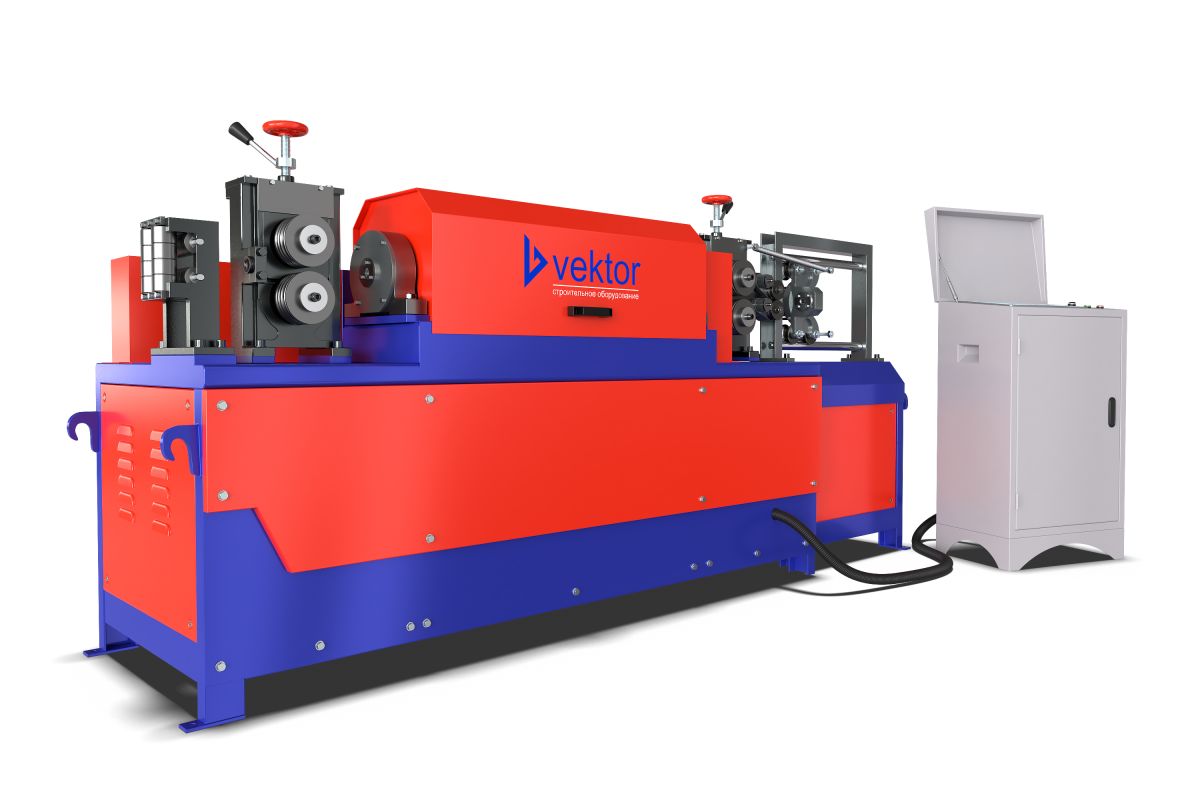

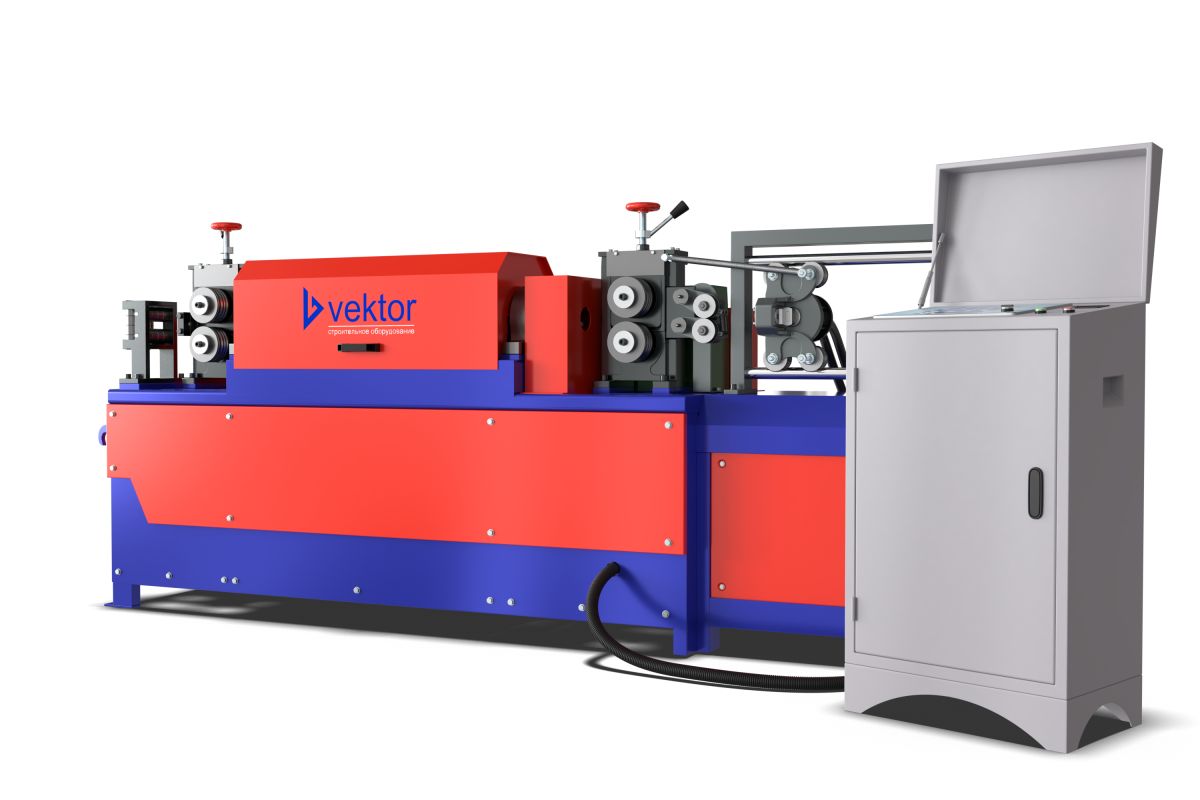

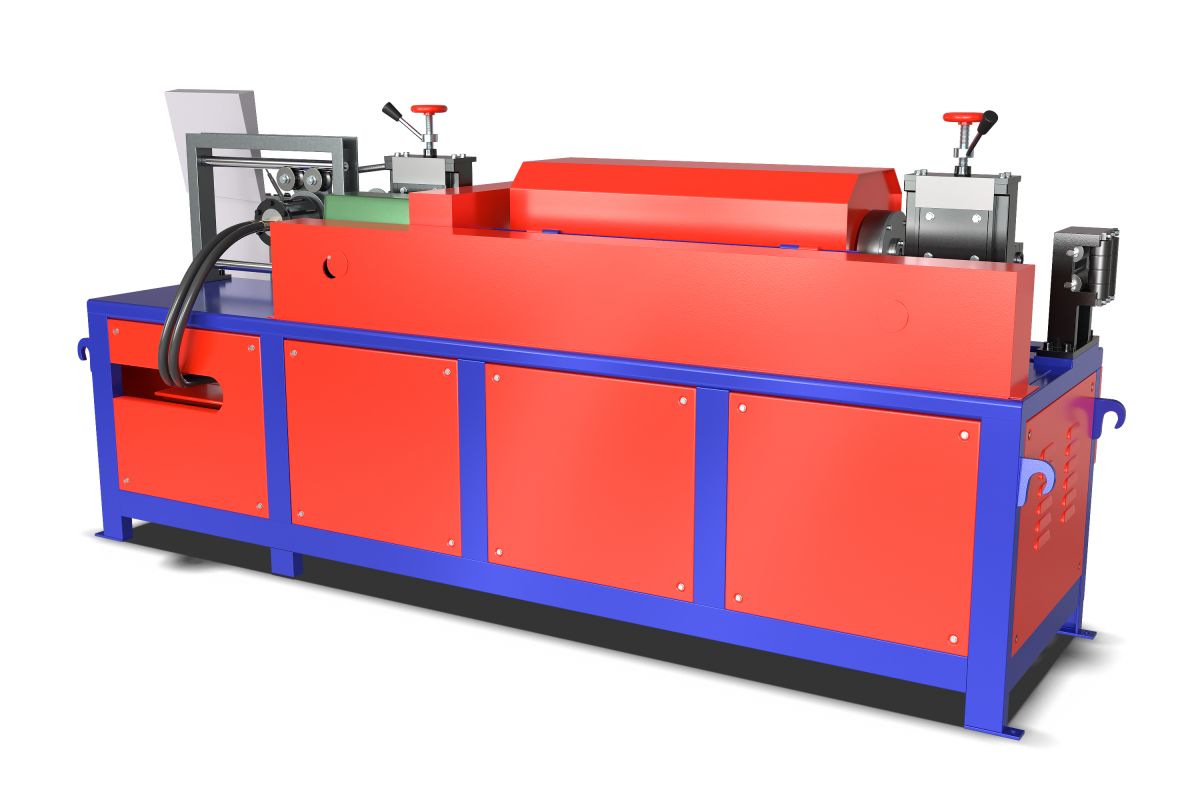

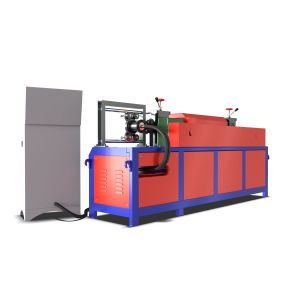

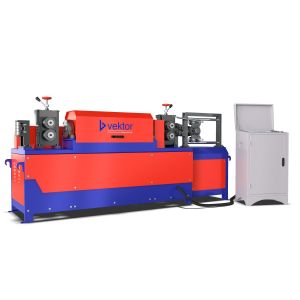

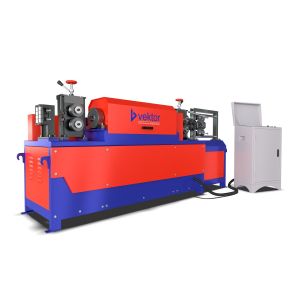

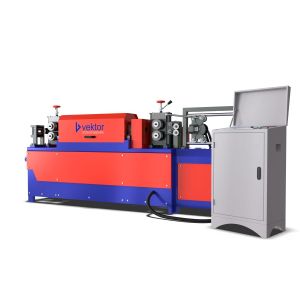

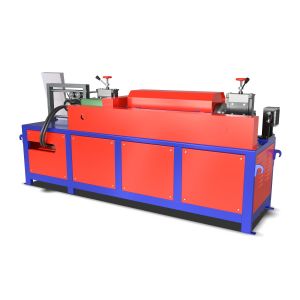

Правильно-отрезной станок Vektor ССМ-14
546 074
₽
Характеристики товара
Модель:
ССМ-14
Код номенклатуры:
00-00001699
Коммерческое предложение:
4898
Тип двигателя:
Электродвигатель
Напряжение, В:
380 В
Макс. диаметр арматуры A1 (A240), мм:
14
Макс. диаметр арматуры A3 (A400), мм:
12
Макс. диаметр арматуры A500С, мм:
12
Макс. скорость протяжки арматуры, м/мин:
80
Мин. длина нарезаемых прутков, мм:
300
Мощность мотора выпрямления и протяжки, кВт:
15
Погрешность резки до мм.:
±5
Габаритные размеры шкафа управления, ДхШхВ, мм:
570 х 930 х 570
Степень автоматизации:
с ЧПУ (автоматический)
Мощность мотора гидравлической системы, кВт:
4
Масса:
860 кг.
Масса в упаковке:
990 кг.
Габариты в упаковке ДхШхВ, мм:
2700 х 1200 х 760
Габариты оборудования ДхШхВ, мм:
2500 х 1100 х 700
Тип упаковки:
железный каркас
Гарантия:
12 месяцев
Склад Новосибирск:
16
Склад Екатеринбург:
1
Склад Москва:
2
Бренд:
VEKTOR
Габаритный размер в упаковке ДхШхВ, мм:
2700 х 1200 х 760
Габаритный размер ДхШхВ, мм:
2500 х 1100 х 700
Правильно-отрезной станок Vektor ССМ-14 используют для автоматизации процесса выпрямления и резки арматуры. Эта модель оборудования подходит для работы с заготовками диаметром до 14 мм, максимальное значение параметра зависит от класса прочности арматуры.
Максимальный рабочий диаметр для арматуры класса А1 — 14 мм.
Максимальный рабочий диаметр для арматуры класса А3 — 12 мм.
Станок комплектуется приёмником готовой продукции длиной 8 метров.
Где применяют правильно-отрезные станки VEKTOR ССМ-14?
На заводах ЖБИ, на крупных строительных объектах, при возведении железобетонных и монолитных конструкций. Температура эксплуатации от +5 до +35°C.
Принцип действия правильно-отрезного станка VEKTOR ССМ-14
Выпрямление арматуры происходит в правильной части станка. Арматура подаётся на правильную раму, где под действием 8 роликов она протягивается и выпрямляется. Раму приводит в движение электродвигатель мощностью 15 кВт, он обеспечивает правку на определенной скорости вращения.
За резку арматуры отвечает подвижный нож, его приводит в действие гидропривод. Гидропривод срабатывает, когда счетчик длины отсчитывает заданное значение. В процессе резки рама с гидроприводом перемещается по направляющим вместе с арматурой. При завершении реза рама возвращается обратно под действием возвратной пружины. Длина прутков, количество резов в партии и количество партий задаются в ПО станка.
Выпрямленные стальные прутки следуют по инерции по приёмнику готовой продукции, подвижной нож рубит арматуру заданной длины, и она автоматически соскальзывает под собственным весом на нижнюю полку приёмника.
Особенности правильно-отрезного станка VEKTOR ССМ-14
Отдельный выносной блок автоматического управления для легкой работы оператора. На панели можно установить: длину реза каждого прутка, количество резов в партии, количество партий и изделий.
Минимальный объём работ по техническому обслуживанию, лёгкий доступ ко всем узлам агрегата.
Простота в обслуживании, вы сами сможете заменить протяжные ролики;
Низкий уровень шума, отсутствие вибраций на корпусе.
В комплект поставки входят правильно-отрезной станок, приёмник готовой продукции, пульт управления, комплект ЗИП, подробная инструкция на русском языке.
Дополнительно к станку можно приобрести бухторазмотчик.
Опытные менеджеры ВекторРус помогут с подбором правильно-отрезного станка под ваши нужды, ответят на любые вопросы по оборудованию, процессу покупки, доставке, установке и пусконаладке, сервисному обслуживанию.
Максимальный рабочий диаметр для арматуры класса А1 — 14 мм.
Максимальный рабочий диаметр для арматуры класса А3 — 12 мм.
Станок комплектуется приёмником готовой продукции длиной 8 метров.
Где применяют правильно-отрезные станки VEKTOR ССМ-14?
На заводах ЖБИ, на крупных строительных объектах, при возведении железобетонных и монолитных конструкций. Температура эксплуатации от +5 до +35°C.
Принцип действия правильно-отрезного станка VEKTOR ССМ-14
Выпрямление арматуры происходит в правильной части станка. Арматура подаётся на правильную раму, где под действием 8 роликов она протягивается и выпрямляется. Раму приводит в движение электродвигатель мощностью 15 кВт, он обеспечивает правку на определенной скорости вращения.
За резку арматуры отвечает подвижный нож, его приводит в действие гидропривод. Гидропривод срабатывает, когда счетчик длины отсчитывает заданное значение. В процессе резки рама с гидроприводом перемещается по направляющим вместе с арматурой. При завершении реза рама возвращается обратно под действием возвратной пружины. Длина прутков, количество резов в партии и количество партий задаются в ПО станка.
Выпрямленные стальные прутки следуют по инерции по приёмнику готовой продукции, подвижной нож рубит арматуру заданной длины, и она автоматически соскальзывает под собственным весом на нижнюю полку приёмника.
Особенности правильно-отрезного станка VEKTOR ССМ-14
Отдельный выносной блок автоматического управления для легкой работы оператора. На панели можно установить: длину реза каждого прутка, количество резов в партии, количество партий и изделий.
Минимальный объём работ по техническому обслуживанию, лёгкий доступ ко всем узлам агрегата.
Простота в обслуживании, вы сами сможете заменить протяжные ролики;
Низкий уровень шума, отсутствие вибраций на корпусе.
В комплект поставки входят правильно-отрезной станок, приёмник готовой продукции, пульт управления, комплект ЗИП, подробная инструкция на русском языке.
Дополнительно к станку можно приобрести бухторазмотчик.
Опытные менеджеры ВекторРус помогут с подбором правильно-отрезного станка под ваши нужды, ответят на любые вопросы по оборудованию, процессу покупки, доставке, установке и пусконаладке, сервисному обслуживанию.
